Sirovision巖體遙測和結構分析系統

SIROVISION巖體遙測和結構分析系統是應用于礦山和巖體工程領域的三維數字?jǐn)z影測量和巖體結構分析系統。

所屬分類：

巖體遙測和結構分析系統

關鍵詞：

巖體遙測

產品附件：

立即咨詢

資料下載

產品描述
技術參數

- 商品名稱: Sirovision巖體遙測和結構分析系統
- 商品編號: 3
SIROVISION巖體遙測和結構分析系統是應用于礦山和巖體工程領域的三維數字?jǐn)z影測量和巖體結構分析系統。

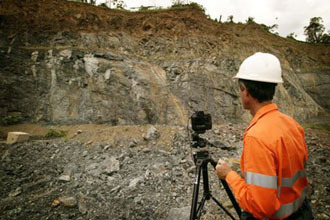

　　地面應用系統

　　SIROVISION巖體遙測和結構分析系統是應用于礦山和巖體工程領域的三維數字?jǐn)z影測量和巖體結構分析系統。利用數碼相機獲取地質體的圖像，通過SIROVISION專用軟件對圖像處理獲取目標巖體的三維空間坐標，對巖體結構(如斷層、裂隙、節理和結構面等)進行參數分析，為實現地質結構的數字編錄、巖體穩定分析、爆破設計評估等工作提供了一套快速、高效和安全的全套數據信息采集與處理工具。系統硬件分地面和地下兩類 , 共用同一款軟件SIRO V6。系統還可用于對物體進行三維空間建模，為諸如建立數字化礦山、天然或人工邊坡及其它建筑物的數字化管理服務。

　　

硬件系統配置

　　數碼單反相機：如NikonD7100 ;

　　定焦鏡頭：20mm - 200mm ;

　　配套設 備：測距儀、三角支架、儀器箱等

　　軟件：SIRO V6

　　操作系統: WINDOWNS 7，64位;小內存：8GB內存;NVidia 顯卡CUDA核;1GB獨立顯卡。

　　工作范圍: 3m 到1500m

　　分辨率: 1mm/10m, 取決于所使用的相機和鏡頭,該指標以尼康Nikon D7000 和 50mm 的鏡頭為例;

　　精度: 標準產品在距離巖體面100米時，精度為3-5cm ;傾向和傾角的精度優于± 0.5 º ;

　　影像捕獲時間: 1000m x 70m的露天采礦邊坡通常需要20分鐘，這和相機到巖體的距離及使用的鏡頭有關;

　　軟件系統: WIN 7操作系統，64位，小8GB內存，NVidia 顯卡CUDA核，1GB獨立顯卡。

　　地下應用系統

　　為適應地下應用(如采礦巷道，地下隧道等)中需要獲取360°巖體構造分布的特點，Datamine Mining和CSIRO聯合開發了當今國際上獨有的一套專門用于地下巖體的立體成像系統，系統采用了專用的工業級相機，并利用激光點控制技術支持圖片的自動連接，使現場工作能快速進行.

適用對象:
- 巖土工程師 ( 結構模型、斷裂帶分析、巖層分析、滑坡體監測等 ) ;
- 地質工程師 ( 快速獲得巖體的傾向、傾角、繪制巖脈和礦物圖 ) ;
- 礦山測量工程師 ( 巖體三維空間數據圖，計算開挖量，爆破設計及破裂程度分析，超挖體積計算<合同監管>);
- 石力學科研人員。
　　技術優勢：
- 大幅度減少地質工程師的現場工作量;
- 安全獲取地質師無法到達區域的巖體信息;
- 快速，精確，詳盡的巖體結構統計分析與報告
　　硬件系統配置：

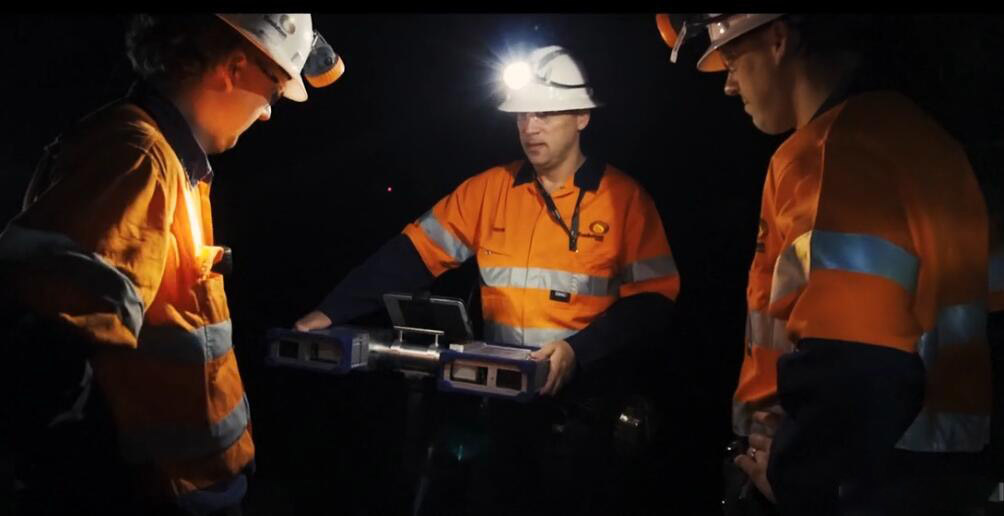

　　SIROVISION 巖體立體成像系統

　　主要技術指標：

　　工作范圍： 3m 到20m;

　　成像范圍: 垂直方向: 360°;水平方向: 360°;

　　精度: 大精度可達1mm以內，取決于環 境條件與操作人員熟練程度;

　　目標圖像識別：系統配有激光點定位技術 ，支持自動搜尋相鄰兩幅圖像目標覆蓋區域，從而可以實現系列圖像的自動快速連接，獲取大范圍巷道的空間巖體分布圖像和信息。

SIROVISION技術是澳大利亞聯邦科學與工業研究組織（CSIRO）的勘探與采礦研究所在聯邦政府科研支持下經過近15年持續研發的產物，其地下立體成像系統經由國際知名航空模擬器生產商CAE公司進行工業設計，使得產品美觀、高效、耐用，為當前國際上所特有。自產品推出至2015年，已在國際上擁有數百個客戶，國內用戶包括中南大學、四川大學、長沙礦山研究院、中國地質調查局、東北大學、中國水利水電科學研究院、北京工業大學、山東大學、武漢巖土所、紫金礦業、武漢工程大學、北京科技大學、核工業地質所、核四院、昆明理工大學等單位。
