3D-GBMS陣列式柔性測斜儀

3D-GBMS陣列式柔性測斜儀是一款新型地面變形監測儀器，既可安裝于鉆孔中監測沿地層深度的土體變形，也可安裝于建筑物表面監測其變形特性

所屬分類：

測斜監測類

關鍵詞：

巖土監測

產品附件：

立即咨詢

資料下載

產品描述
技術參數

- 商品名稱: 3D-GBMS陣列式柔性測斜儀
- 商品編號: 813
3D-GBMS陣列式柔性測斜儀是一款新型地面變形監測儀器，既可安裝于鉆孔中監測沿地層深度的土體變形，也可安裝于建筑物表面監測其變形特性

一、應用

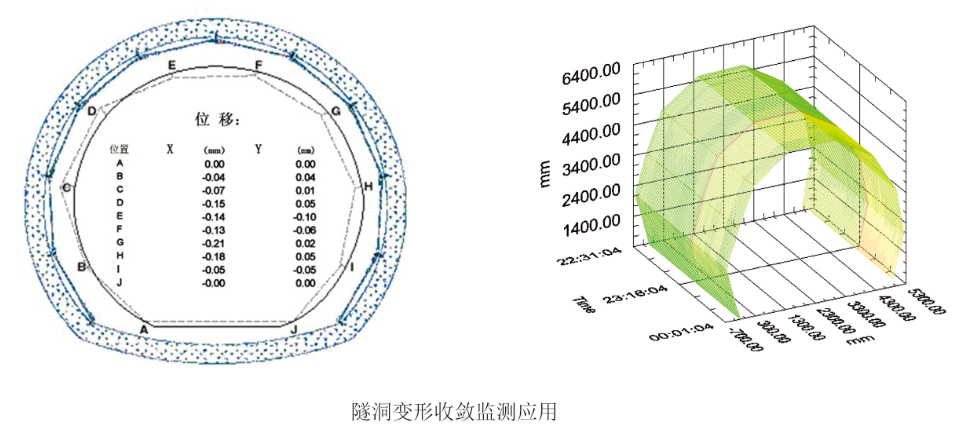

3D-GBMS陣列式柔性測斜儀是一款新型地面變形監測儀器，既可安裝于鉆孔中監測沿地層深度的土體變形，也可安裝于建筑物表面監測其變形特性；如大壩、邊坡的變形；隧洞、地下空間斷面收斂；油罐地基、軌道沉降；橋梁、擋土墻、軌道扭曲等三維建筑物的變形特征。

二、特點

3D-GBMS陣列式柔性測斜儀是由一系列連續相接的MEMS加速度傳感器構成的，系統可自動確定每個傳感器單元的空間形態，從而實現對目標物的三維變形監測。

在鉆孔中安裝時，無需使用傳統導槽型測斜管，僅使用普通30mm小直徑PVC導管加以保護即可，相較傳統固定測斜儀，可大幅減少鉆孔與測斜管成本，安裝簡便。

每個三維連續型變形測量單元長度為500mm或1000mm，相較于傳統固定式測斜儀2m-3m 的測量標距，測點數量增加了4-6倍，從而大大提高了地層變形監測精度。

系統配置包括自動數據采集與實時處理軟件，可將監測目標的變形狀態及變形量實時顯示到計算機屏幕，記錄到文件并快速形成報告格式的打印圖線，大大減少了技術人員的數據處理與分析的時間與工作量。

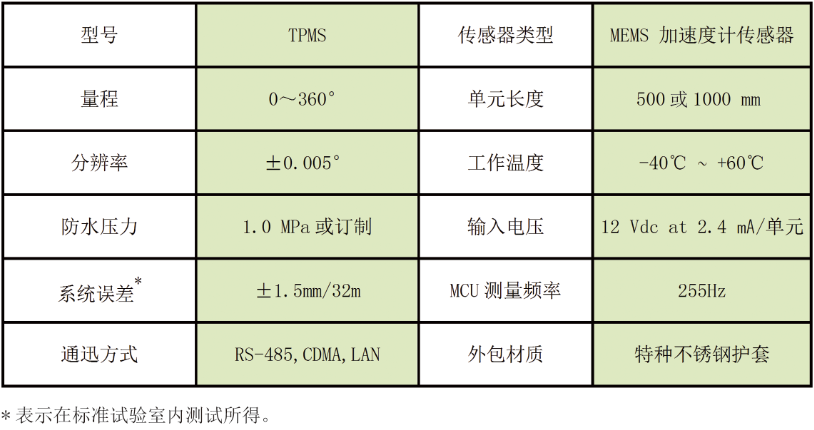

三、技術參數

四、系統構成

三維連續地面變形監測系統由MEMS加速度計傳感器、內置電路板、標準測量單元，特殊不銹鋼外包護套等部件構成。

監測數據可由通過連接筆記本電腦現場采集方式，也可由自動采集設備采集并通過遠程通訊方式RS485，3G或4G通訊網絡，LAN等方式。

安裝于筆記本電腦的采集軟件可用于實時處理從CDS獲取的變形測量數據、可視化變形曲線、可以ASCII或MATLAB格式文件的變形物理量（X，Y，Z，角度，加速度等）。
