一、軟件框架

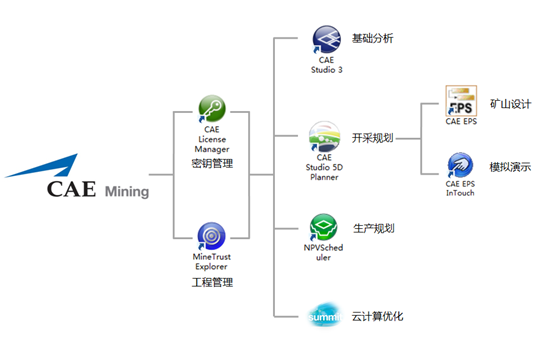

DATAMINE開發運營軟件系統中主要使用的軟件框架結構如下圖所示：

二、工作流程

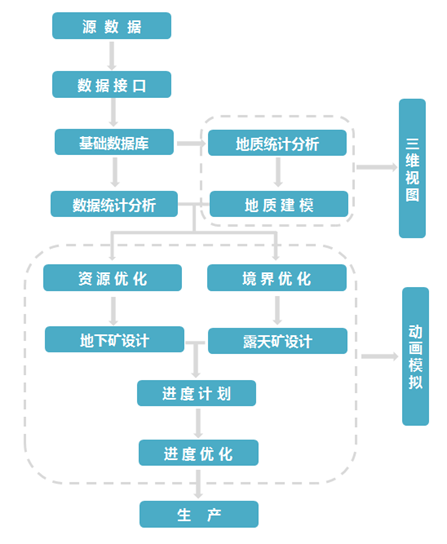

DATAMINE軟件從原始數據到最后結果生成的基本工作流程如下圖所示:

三、軟件介紹

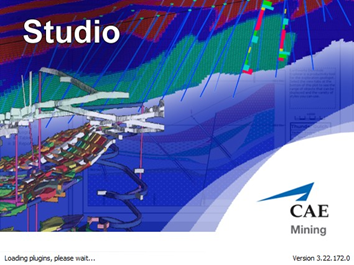

3.1 Studio介紹

Studio主要是對礦山開采提供軟件技術支持，不僅能夠在目前所有系統上應用, 而且它的好處更在于符合當今的編程標準。該軟件能夠在礦山開采的各個方面得到應用, 如在開采、地質建模、資源儲量評估, 礦山設計和開采計劃的編制等方面, 也充分考慮到復墾等方面的應用。Studio有著很好的用戶操作和顯示界面。



3.1.1 Studio基礎模塊介紹

Studio基礎功能由9個功能模塊組成，如下表所示：

序號	模塊名稱	代碼	英文模塊名稱
1	核心模塊	CORE	Core
2	地質統計	EGS	Enhanced Geostatistics
3	數據輸入/導出	DSDIE	Import/Export
4	線框模型	WFM	Wire frame Modelling
5	塊體模型	MOD	Orebdoy Block Modelling
6	露天采礦設計	OPM	Open Pit Mine Design
7	地下采礦設計	UGM	Underground Mine Design
8	三維瀏覽器	GVP	Visualiser
9	數據展示	PR	Present



在實際應用時，則可以選擇配置各模塊，以滿足不同用戶生產使用需求。這些功能包括了目前同類軟件所具有的三維地質建模、品位估值和儲量計算、地下及露天開采設計、生產控制，同時還增加了虛擬現實仿真、進度計劃編制、結構分析、場址選擇，以及環保領域等延伸應用。



1.CORE3 核心模塊

核心模塊是軟件中驅動和激活其他模塊的關鍵，該模塊負責建立和管理所有的工程項目文件。保存用戶的基本設置，并在打開文件時激活這些設置。核心模塊提供強大和靈活的功能命令進行地質和采礦數據的錄入、處理、統計和圖形化。

核心模塊中所含有的功能有： 數據的輸入和輸出 、編輯和管理、數據轉換、基本統計、鉆孔數據處理、鉆孔數據檢查、交互式樣品組合等。



2.Enhanced Geostatistics 地質統計學模塊——EGS

地質統計學包括了變異函數計算、分析、交互式擬合、交叉驗證等系列工具，是Datamine軟件中關于資源模型中品位估值的具體應用。該模塊特點：多種克里格方法，不同的礦帶中以獨立的參數進行估值，局部更新模型，還有可以用八分圓或關鍵字段進行約束估值。



3.Import/Export 數據輸入輸出模塊——DSDE

DATAMINE可以直接輸入輸出各種形式的二進制數據，如AutoCAD、GIS（如Arc/Info）及其他文件。一般礦山企業所使用的系統多種多樣，數據格式多種多樣，如果數據需要頻繁轉換或需要通過ASCII 或DXF 轉換，勢必帶來許多麻煩和失誤。直接數據輸入和輸出或在二進制的基礎上進行數據傳輸為用戶帶來了極大地方便，避免了不必要的錯誤。

DATAMINE具有靈活、功能強大的數據兼容性，兼容的數據包括有：AutoCAD 、GDM、Earthworks、 Micromine、 ODBC、Text、Surpac、 Excel 、Mapgis、Dbase等等。



4. Wireframe Modelling 實體建模——WFM

全面的交互式的生成、編輯、顯示和計算實體模型（數字地形模型）的三維工具，體積、礦石量和品位報告同樣也可以根據這些數據得到。在圈定剖面時，一般的系統通過把鉆孔信息投影到該剖面再圈定礦體或地質界線，圈定的結果和實際的偏差很大。 DATAMINE 是真三維系統，它不采用這種方法圈定礦體或地質界線，它在真三維空間直接利用鉆孔信息連接或圈定礦體或地質界線。

其他特點：在創建三角網時可以選擇不同的方法如最小面積法、等長法和等角法；運用布爾運算解決實體模型之間的交、切、并、差分和分離等問題；快速形成用戶定義的增量剖面，并方便進行礦體的更新和修改；根據用戶定義的距離沿著模型演變趨勢進行延伸。



5. Orebody Block Modelling 塊體模型建模——MOD

 該模塊提供了建立、顯示、評價和加工處理塊體模型的功能，形成礦體塊體外形、品位分布和資源估算的塊體模型。塊體模型用于呈現地質結構和品位分布。DATAMINE 軟件是國際上最先采用最優塊分割技術，也是技術最為強大的國際用戶最多的軟件，在建立塊體模型時沿著任何模型的邊界或結構面把塊分割為小的子塊，以最佳狀態逼近邊界，這樣可以保證塊體模型有更精確的形狀和邊界，也可保證儲量計算有更高的精度。



6. Open Pit Mine Design 露天采礦設計——OPM

露天設計模塊包括所有關于露天坑、境界設計和運輸?shù)缆吩O(shè)計的功能，具有易于使用的交互式三維工具，可以進行邊坡控制、道路設計、推進工作面設計、排土場設計和根據新的測量數據進行地形更新等操作。該模塊與資源模型，露天設計參數交互使用，全方位滿足設計的需要。



7. Underground Mine Design 地下采礦設計——UGM

該模塊提供一系列強大的地下礦山掘進工程設計工具。掘進線的位置、穿脈口、脈內巷道等都可以與礦體、界面和已有工程進行參照來確定。從剖面圖上，可以與掘進巷道的線框模型上的任意點進行連接；巷道的斷面形態、規格和方向都有標準定義，用戶也可以自行定義。這些參數都可以存儲在文件中以備利用。斜坡道的設計可以從兩個點之間也可以從起點由用戶控制參數進行，井巷工程量統計可以計算和存儲，同時可以將測量線、定義出頂?shù)装迮c巷道的斷面文件共同生成三維線框模型。



8.Visualizer 三維觀察器——GVP

這是Datamine軟件特有的三維觀察工具，用戶可以在不需要安裝軟件系統的計算機上獨立完成顯示三維礦體模型、品位模型、鉆孔數據和采礦工程設計，具有真彩效果。這些動態的圖像也可以鏈接到演示文件和作為網站文檔資料，可以提高視覺和應用效果。



9. Present 繪圖模塊——PR

該模塊集繪圖功能和實現下列功能于一體：導入不同類型的鉆孔數據，或不同的數據來源包括文本文件、SQL/ODBC數據庫，電子表格或其他第三方軟件格式數據。驗證、合并、處理這些重要數據并形成鉆孔孔跡文件。

 通過多個視口瀏覽剖面，插入繪圖信息，包括文字描述、坐標網、比例尺、表格、圖簽、圖例等。在Data Source Drivers模塊下，導入或編輯其他的3D對象（如來自AutoCAD的文件）。



3.1.2 Studio應用介紹

    基于Studio的主要工作模塊，該軟件主要應用范圍如下：

1. 基本功能：交互式真三維設計，數據管理、處理及成圖；
2. 勘探：巖樣數據輸入輸出，統計分析，鉆孔編輯，地質解釋；
3. 地質建模：地質統計，礦塊模型，礦床儲量計算；
4. 巖石力學：構造立體投影圖和映射圖、建立巖石模型；
5. 露天開采：境界優化，中長期計劃，采場及運輸?shù)缆吩O(shè)計；
6. 地下開采：采場設計、優化，開拓系統設計；
7. 礦山輔助生產：測量，品位控制，進度計劃編制，配礦；
8. 復墾：環境工程，綜合回收，土地復墾和利用研究。



3.1.3 Studio軟件特點

Studio是全球礦業專業人士的標準選擇，在礦產資源估算和儲量計算方面具有極高的精確度和可靠的地質模型，符合JORC,SAMREC,NI43-101和Guide-7的標準，其數據處理結果國際認可度高。具有其他礦業軟件不具備的任意次級塊創建功能，可以實現與礦體邊界線的最佳擬合。與其它同類軟件對比，其主要特點如下：

1. 基于腳本語言的網頁(Web based scripting language)，Studio采用標準HTML 和JavaScript語言作為它們的宏語言。所有Studio的命令都可以在JavaScript的HTML 網頁上運行。無需學習另外的語言, 所有在網站上能夠找到的圖形對于用戶都是可支持的。
2. 個性化用戶界面( Customization)，用戶可以添加自己的命令按鍵到操作界面, 這樣用戶就可以很方便的運行一些常用的指令。
3. 開采應用( Exploration )數據的輸入、統計、鉆孔的編輯, 輸出線的保存。
4. 地質建模( Geological Modeling ) 地質統計, 塊(胞體)建模, 儲量評估，Studio軟件運用線框模塊組建地形表面和結構體, 用塊狀模型精確的描述地質結構體和采場里面品位變化。
5. 巖石力學應用( Rock Mechanics )，力學分析、巖石礦塊建模。通過立體網絡觀察器( Stereo net Viewer), 用戶可以將一些相關的地質數據輸入到地質建模、礦坑設計和地下礦設計中去。這個模塊的優點就是在設計窗口和立體網窗口之間的動態數據的傳輸。在設計窗口中的三維數據點會立刻在立體網絡觀察器中顯示和分析。另外,在設計窗口中, 立體網絡窗口中選中的炮孔會被高亮顯示。立體網絡觀察器適合用來分析許多不同類型的結構體數據, 在露天礦和地下礦的穩定分析、炮孔分析、開采等方面都有廣泛的應用。
6. 露天礦開采計劃( Open Pit Planning )，礦坑設計優化、長期計劃、礦坑和運輸?shù)缆返脑O(shè)計。

地下礦計劃設計(Underground Mine Planning )，采場優化和掘進設計, 運用不同的經濟和設計參數, 用戶可以實驗項目的經濟敏感性。移動采場軟件( Floating Stope)。在礦山早期設計階段能夠確定最佳采場面積、采場大小，并且對采礦方法進行比較，為設計工作的后期階段提供更多詳細的設計方案。



四、DATAMINE軟件優勢

DATAMINE軟件與其他同類的國內外礦山軟件使用領域相同，主要是基于三維可視化技術，完成地質數據庫、礦體建模、品位分布和儲量計算，這類軟件通過不斷地發展來應用于礦山建設和生產的各個環節。然而，由于起點和平臺的差別，這些軟件具有很多不同之處，具體來講，DATAMINE軟件的優勢在于：

1. 軟件的延伸應用：從目前來看這是主要的不同，DATAMINE的重點在于強調基于基礎數據后的延伸應用，如開采設計，露天境界優化和排采計劃都是軟件本身的功能模塊。而其他的產品，可能需外掛第三方產品或者涉及深度不夠，只是一些基礎功能。
2. 數據兼容性：DATAMINE在研發之初就強調應用多種軟件格式，如AutoCAD、Arcinfo以及其它的二維格式文件，只需通過數據轉換即可直接應用。而其它的一些軟件則需改變文件轉化接口，有時還需通過深層的二次開發才能實現。
3. 線框模型的算法和操作方式：具有最優的三維建模技術，獨特的三角網算法和操作方式保證了復雜礦體模型的建立。DATAMINE軟件具有多種高級算法和控制手段，可以隨時全局切換、添加控制線和改變算法，從而保證了模型的準確性和易操作性。
4. 塊體模型理論：DATAMINE始終保持其領先性，從次級模塊的應用到次級模塊的優化，從估值方法的選擇和條件模擬功能均體現了這一點?，F(xiàn)在運用的次級模塊的優化功能是DATAMINE所獨有的，目前沒有競爭對手,主要是更精確地反應礦石資源量。DATAMINE中賦值方法中運用的理論更為全面，在變異函數中很多參數是自動列出。DATAMINE中塊體模型可以合并、劈分和疊加，而其它一些軟件只能在一個大的模型下分塊處理，這樣不利于對不同礦體的分析和建模，因?yàn)椴煌牡V體其產狀和特征是不同的，建模時的參數是不能統一的。
5. 繪圖功能：DATAMINE與AutoCad有很好的互通性，導出的繪圖文件可以按圖層保存在CAD文件格式中便于制作具有個性需求的圖層，而其他軟件則是獨立的繪圖文件，且不易排版，轉存到CAD中只有一個圖層而不利于編輯。
6. 虛擬現實功能：是DATAMINE所特有的數據展示和瀏覽功能，可以加載衛星照片、采礦設備和現場背景充分展示礦山的生產實際，并可以通過網絡（站）進行共享，這一特點十分適用于項目匯報和展示。
7. DATAMINE基于計算機技術發展而來，始終緊跟計算機技術的發展，目前使用的界面是流行的CAD風格，而其它軟件仍然保持在多年前的格式。

支持二次開發功能，DATAMINE具有易學易用的二次開發語言和公開教本語言，方便客戶學習和根據自身需求進行編制，而有些軟件無法做到這點。
