摘要：針對凹山采場殘礦回收形成的復雜邊坡，為避免滑坡使人員及設備受到威脅或造成嚴重事故，建立了MSR300邊坡雷達監測預警系統。詳細分析了該系統的技術原理及特點，并結合實例討論了該系統的功能。研究表明：該系統可對凹山采場邊坡變形進行準確預測，為確保該采場的安全生產提供了強大的技術保障，對于類似金屬礦山邊坡變形監測有一定的參考價值。
關鍵詞：邊坡穩定性，監測雷達預警系統，技術原理
凹山采場位于馬鞍山市雨山區向山鎮，交通較便利。該礦曾為全國八大黑色金屬露天采場之一，采用鐵路-汽車聯合開拓運輸方式進行露天開采。礦區工作面積約0.55km2，礦體出露最高處海拔175 m，向下延伸至-214 m，目前，已形成東西向長1200m、南北向?qū)?80 m、垂深255 m的礦坑[1]。2011年5月，凹山采場步入地質環境治理階段，礦產資源即將枯竭。為安全高效回收殘余鐵礦資源，南山礦業公司積極開展殘礦回收工作，以滿足強化回采需要[2-3]。殘礦回收過程中往往采用礦坑深陡邊坡設計，從而形成了凹山采場復雜的環境邊坡系統，對邊坡監測提出了更高的要求[4]。鑒于此，為對深部開采區域邊坡進行實時監測、預警，避免人員與機械設備受到滑坡威脅，構建了MSR300邊坡雷達監測預警系統(以下簡稱邊坡雷達系統)。本研究在分析該系統技術原理的基礎上，結合實例進一步討論該系統的功能特點。
邊坡穩定性監測雷達是一種用于露天礦區邊坡穩定性測量和監測的設備。其主要作用是采集、計算和存儲數據，通過無線網絡系統將數據傳輸至終端計算機，顯示變形監測數據，便于地質工程師和礦區作業人員及時了解邊坡變形情況。邊坡穩定性監測雷達能夠?qū)ΦV山邊坡、山體、地表以及礦區建筑等易發生微小位移變化的物體進行遠程監測，整個設備無需安裝于巖壁表面，可進行連續、次毫米級精度測量。此外，該系統測量幾乎不受雨水、灰塵或煙霧的影響[5-6]。
邊坡雷達系統的基本原理是雷達發送高頻電磁波到目標位置，通過接收目標物反射的電磁波獲取監測數據。對于邊坡雷達來講，目標物即需監測的邊坡，監測數據為邊坡的距離(絕對距離)和位移(相對距離)變化值。
電磁波從發射器發射至目標歷經的時間為t，，被目標反射至接收器歷經的時間為t2，據此可計算出邊坡雷達至目標物的距離為(t1+t2)c/2（c為光速)，該段距離即為絕對距離(圖1)。
圖1 絕對距離
相對距離(位移)可從雷達信號的相位變化信息得到。若目標未發生移動，返回信號的相位不產生變化；反之，返回信號的相位將產生變化。邊坡雷達可通過連續2次的測量數據獲取相位變化信息，并將其換算成相對距離(圖2)。

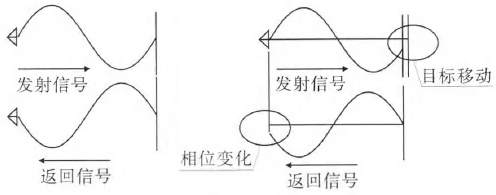

圖2 相對距離
邊坡雷達系統的技術特點為：①可對邊坡表面的變形量進行次毫米級精度的監測；②可全天候運行，無需近距離接近被測目標區域，無需安裝反射器；③無人值守，快速布設(耗時一般為0.5 h)；④水平掃描210°(-105°～+105。)，垂直掃描90°(-35°～+55°)；⑤在任何氣候條件下均可操作(包括灰塵、雨雪和霧氣條件)。
根據凹山采場邊坡變形監測要求，將邊坡雷達系統布設于南幫邊坡對面(圖3)，位置較原地表低3～4個臺階，其平面坐標為(10112m，3409m)。該系統供電采用220V外接電源，設備外部設有防風、防雨保護裝置。

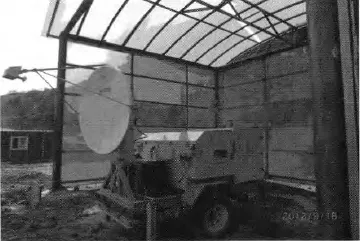

圖3 邊坡雷達布設
2.1 邊坡穩定性監測內容
邊坡雷達系統可獲得監測區域的整體位移分布信息，即位移云圖(深色代表位移較大的潛在危險區域，淺色代表位移較小的安全區域)。該功能使監測人員能夠直觀了解監測區域內存在的潛在危險區域，從而有針對性地制訂采礦方案，并為制定滑坡應急預案提供依據。在邊坡變形監測中，邊坡位移量和位移曲線形態是滑坡預測的重要判斷標準。因此，累積位移曲線為判斷滑坡進入臨滑階段最直接、有效的依據。若滑坡進入臨滑階段，位移曲線的特點是隨著時間的增加，每次掃描得到的位移量持續增大，位移曲線呈現下凹的拋物線形態(邊坡雷達系統以向下為正)，由此可判斷邊坡變形已進入臨滑階段。
凹山采場東南幫邊坡在某次爆破影響下的位移云圖及累積位移曲線見圖4。由圖4可知：位移云圖中出現了潛在危險區域，通過選取該區域觀察累計位移曲線，雖然位移量持續增大，但位移曲線卻未呈現下凹的加速趨勢，由此判斷邊坡變形未進入臨滑階段，而僅為累積位移曲線中出現的一個階躍現象。該次爆破對東南幫潛在的危險區域僅形成了瞬時影響，并未對邊坡穩定造成較大威脅。

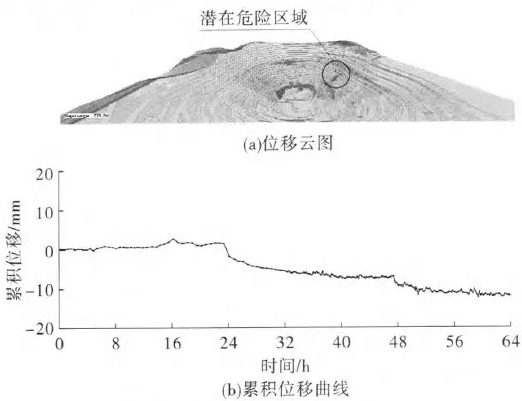

圖4 位移云圖及累計位移曲線
相較于累積位移曲線，速度曲線可更明確地表示潛在危險區域的運動狀態，據此可確定邊坡變形處于減速、等速或加速狀態。因此，速度曲線成為劃分滑坡臨滑階段的重要依據。在滑坡臨滑階段，速度曲線的特點是隨著時間的增加，每次掃描得到的速度量持續增大，速度曲線呈下凹的拋物線形態(邊坡雷達系統以向下為正)，結合礦區以往滑坡經驗及具體速度值，可判斷邊坡變形處于臨滑階段的程度。
邊坡雷達系統具有滑坡報警功能，報警功能可由用戶自定義設置。邊坡穩定性監測過程中可設置多級報警模式，用不同顏色代表不同的報警級別，當觸發報警時，系統會自動彈出相應的報警提示信息(包括紅色報警、黃色報警等)。由于凹山采場監測區域?yàn)橛矌r邊坡，借鑒以往的滑坡位移曲線，本研究設定的速度報警閥值分別為：①潛在危險區域的黃色報警位移閾值為20mm，速度閾值為1.8mm/h；②紅色報警位移閾值為30mm，速度閾值為3.5mm/h。自凹山采場使用邊坡雷達系統以來，發生多次黃色報警，但未發生紅色報警。黃色報警均由降雨、爆破等外界因素引起，隨著該類因素的消失，報警即被解除，同時邊坡變形也恢復至之前的穩定狀態。
2.2 監測預警實例
2016年7月1日，在暴雨發生后，凹山采場邊坡雷達系統監測到潛在危險區域，通過位移云圖可清晰地觀察到該區域由于暴雨的影響，位移變化十分明顯。在該潛在危險區域，選取若干點位觀察累積位移和速度曲線，發現位移量持續增大，位移曲線未呈下凹的加速趨勢，由此判斷邊坡變形出現階躍現象，而非進入臨滑階段。通過速度曲線的觀察，可清晰地看到速度經歷了等速一加速一減速一等速的變化過程(圖5)。該過程說明加速變化主要由暴雨引起，隨著降雨的減弱和消失，危險區域的速度不斷減小，最終趨于平衡且維持在0左右。在暴雨引起的加速過程中，邊坡變形達到了報警閥值1.8mm/h，并觸發了黃色報警。但隨著降雨的減弱，速度量未繼續擴大，也未觸發紅色報警。由于該次降雨量大，持續時間長，故礦方在黃色警報的情況下立即安排坑下作業人員及設備撤離，以確保安全。

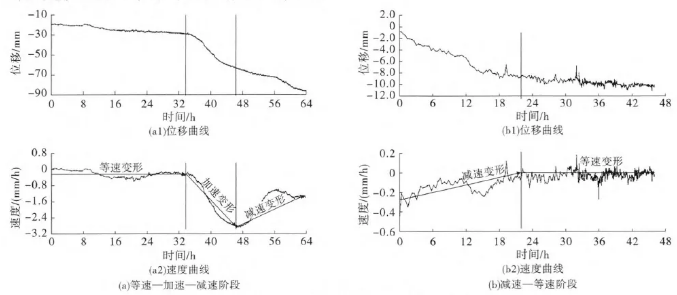

圖5 暴雨影響下的累計位移和速度曲線
針對凹山采場殘礦回收形成的復雜邊坡，構建了MsR300邊坡雷達監測預警系統，實現了對邊坡進行動態、實時監測。實踐表明，該系統可對凹山采場邊坡穩定性進行準確監測預報，可為類似礦山邊坡穩定性監測提供參考。
