盛虞1 Lynch R.2
（1.北京盛科瑞儀器有限公司；2.IMS International Ltd.）
1、前言
現代高精度工程微震監測技術的開發與應用始于1980年代中期的南非金礦開采活動[1]，其目的是為解決南非Angola Gold 公司在南非Welkom 地區深埋（超過1000m）金礦開采中遇到的大量巖爆和巖體破壞問題，避免由于巖爆或巖體破壞事件而導致作業人員傷亡和設備的損壞。該技術的原理是用傳感儀器采集伴隨采礦后巖體中應力重分布所導致巖石破裂時發出的地震波信息，通過對地震波信息進行分析處理確定破裂點的空間位置和震級，根據累積微震事件的數量和能量釋放的關系，估計因微震活動引起的非線性應變區域的發展，據此判斷巖體的穩定性[2，3，4]。該項技術由IMS公司開發，在九十年代初期逐漸走向成熟，得以迅速地在非洲、澳大利亞、美國、加拿大及南美洲的采礦工程中推廣應用。
得益于在地下采礦工程中取得的成功，自90年代中后期開始嘗試應用于露天采礦中的巖體邊坡穩定監測，在解決了一系列技術問題后，該技術已在超過25巖體邊坡穩定監測中成功應用[5，6]。
自2000年前后起，該技術在國際上被引用到其它工程應用領域，如非礦山的隧洞開挖、水庫及大壩、地下核廢料儲藏設施、戰略石油儲備、地質災害預報預警等領域。我國自2004年開始將該技術應用的采礦領域[7]。
近十年來，我國大型水電資源的開發逐步向西部高山峽谷集中在的云、貴、川諸省，在大型和巨型水電站建設中有著大量的高邊坡開挖以及高埋深地下廠房和引水洞室的開挖工程。該地區地質條件極其復雜、地應力高、區域及局部地質構造和斷裂的分布存在著很大的不確定性，巖體的工程穩定性給工程建設帶來很大擔憂。傳統監測技術在如此復雜的巖體工程問題上遇到一系列的局限性。如輸水洞開挖中高地應力巖體的巖爆問題、高邊坡的深層穩定性問題、及高地應力條件下地下廠房巖體穩定問題都給目前巖體變形監測技術帶來巨大的挑戰。而微震監測技術具有在三維空間中全方位監測巖體從裂紋開展、破裂的漸進性累積、到破壞失穩的全過程的技術特點，將傳統巖體監測技術在時空上給與了極大的延伸，可以預料微震監測技術可以為解決大型水電工程建設中遇到的復雜巖體穩定性的評估提供一條新的途徑。
2、傳統巖體監測技術的優點與局限性
傳統現場巖體工程穩定性判斷是建立在對原位巖體變形監測資料分析的基礎上進行的，通常根據工程建筑物的重要性，選定在地質條件不好或有不確定地質結構的位置（或斷面）埋設變形監測儀器（如測斜儀、多點位移計、錨桿、錨索計及外觀變形監測點等），用以監測巖體在施工和運行過程中的舉止，從而判斷所關注部位的巖體是否處于安全工作狀態。
傳統巖體監測技術已經積累了數十年的經驗，已有相應的規范和技術標準和大量的工程總結指導安裝、數據采集與分析。因此、只要儀器選擇得當，埋設仔細合理，通過資料的整理和分析，傳統監測技術具有監測精度高，數據可靠的優點。
傳統監測技術的重大不足之處在于，觀測點或觀測斷面位置選擇相對分散，難以獲取以空間形式存在的巖體中各部位的應力、應變變化和位移發展的機理。通常布置點（或斷面）的選擇是基于對有限的工程地質調查成果的認識上進行的，難免存在不明確或遺漏某些重要地質構造，致使所選的監測斷面有時不能及時反應出變形較大的巖體情況，危及工程安全。理想的監測技術應該能夠?qū)λP(guān)注區域內的巖體對工程施工的響應，應能夠獲取巖體中應力、應變演化的過程，尤其是工程活動所導致的地質結構（如斷層）的活化。根據目前國際上業已取得的成果，微震監測技術已經充分發揮出其全方位監測巖體對開挖工程的響應，在短期巖體開挖安全預警預報和中、長期災害分級和穩定性評估方面有著獨特的優勢。
微震（微地震）指的是局部范圍內巖石由于某種誘發原因（如工程開挖）在裂紋開展時以地震波形式產生的震動。微震監測技術是利用記錄和分析微震波信息從而獲得巖體微震活動的時間，震源位置，震級，能量釋放及非線性應變區域等數據，從而判斷、評估和預報監測范圍內巖體的穩定性。工程中通常遇到的由巖體破壞誘發的地震震級一般在3級以下，如圖1 所示，由于其討論的震級范圍小于通常天然地震感興趣的震級范圍（>3級），因此可將工程巖石力學中遇到的地震稱為微震。

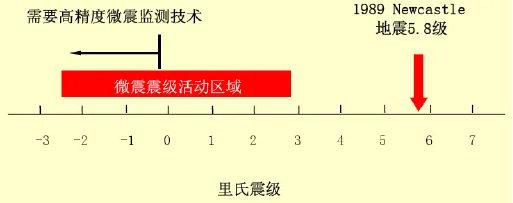

圖1，微震震級區間。
表1[1]給出了震級與震源大小的關系，由表中可見震級為-2.0 級的地震可以在巖體中產生2-4 米長的裂紋尺寸，如果在局部巖體區域內有足夠多這樣大小的裂縫，可足以產生局部的塌方，如在隧道，輸水洞、地下廠房和邊坡開挖中通常所遇到的。因此，對工程巖石力學問題，首先需要有精確的微震波記錄。對實用微震監測系統，基本要求是要能可靠地記錄發生在震級−2.0≤ m ≤+3.5的微震事件。以便能夠準確定位巖體中各個破壞事件的位置和震級。正是由于微震監測技術達到了如此高的精度，才使得該技術在工程中應用成為可能。
表1，系統靈敏度推薦指標
圖2給出了IMS高精度微震系統記錄到的M= -2級的高清晰微震圖譜[8]。由圖譜及軟件自動給出的分析結果表明，系統能記錄并處理相當大的振幅范圍內微震事件。如該-2.0級的小事件在170m距離上產生10-6m/s的巖體活動。
圖2 由一組14Hz鉆孔檢波器從一個-2.0級的微震事件記錄到的高精度微震圖譜[8]。
4、利用微震監測結果確定巖體穩定狀態
微震監測技術的一個顯著特點是它可以對三維空間中的巖體性狀進行實時監測，通過對微地震波的采集和分析，可以判斷巖體破裂的位置、震級、能量釋放和巖體中由微震而伴生的非線性應變的開展。
對某個微弱且開裂較慢的事件，距離該點較近的一些測點可以監測到由該點發出的輻射波，而其它的測點得到的可能是開裂過程中由于開裂面上應力降低而產生的波動。因此，如果要研究開裂起因，需要對不同時刻到達的信號進行波形分析。準確定位對解決下面這些問題致關重要：
-
確定可能發生巖爆或巖體失穩的位置；
-
后續微震過程分析，如震源定量，衰減，速度反演等都依賴于定位；
-
所有獨立事件的分析和解釋均依賴于定位，例如，對在遠離工作面的區域或通常不認為會發生微震事件的區域內發生的事件予以關注。
-
微震活動性解釋，如微震活動密集化或沿某些結構面的集中化及發展和遷移，微震參數的時空分布速率等都依賴于定位于定時。
由于每個事件的震源都對應一個有限的區域，對一個特定區域內所有微震事件，對各事件震源的定位精度（定位誤差）應該小于其所對應震源尺寸。此要求定義了該區域內微震監測網的靈敏度。比如，系統監測到所有事件中的最小震級，mmin, 應能夠給出足夠高的信號噪聲比，見表1。對從一個至少包含6個三分量檢波器布置合理的監測網絡所獲取的高質量數據，定位誤差可控制在該網絡平均中心距的3%。
在開裂或摩擦滑動過程中能量的釋放是由于巖體由彈性變形向非彈性變形轉化的結果。這個轉化速率可以是很慢的蠕變事件也可能是很快的動力微震事件，其在震源處的平均變化速度可達每秒數米。相同大小的事件，慢速事件較快速動力事件發展時間要長，因此慢速事件主要輻射出低頻波。由于激發的微震能量是震源函數的時間導數，慢震過程產生較小的微震輻射。從斷裂力學的觀點，開裂速度越慢，輻射能量就越少，擬靜力開裂過程將不會產生輻射能。

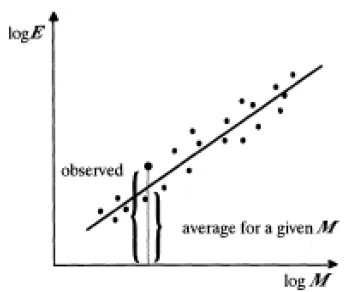

能量指數EI[3]用于比較具有類似微震潛能的各微震事件所產生的微震輻射能的一個有用工具，一個微震事件的能量指數是該事件所產生的實測輻射微震能E與區域內所有事件的平均微震能E(P)之比。平均能量可由該區域的實測平均能量和微震潛能P關系logE=dlogP+c（圖3）求得。
d=1.0表示平均能量與視應力成比例關系。能量指數越大表示事件發生時震源的驅動應力越大。由于能量指數反應了事件的統計特性，在工程分析應用中十分方便。
通常巖體的穩定性可以用勁度，即巖體抵抗應力增加而產生的變形的能力，來描述。當巖體的總勁度保持不變，總微震潛能與采礦開挖體積成正比，ΣP~Vm。隨著不斷開采，巖體總勁度逐漸下降，單位體積巖體的總潛能的變化將加快。隨著勁度的進一步下降，巖體表現出非線性變形，隨活動率（1/t）的增大，潛能釋放加速ΣP~（ΣVmeff）γ，預示可能會發生較大的巖體失穩。這種巖體失穩的動力學過程可以用視應力σ=E/P來表示，它依賴于失穩巖體與周圍巖體的勁度之比。勁度比越大，震源區單位體積巖體的非彈性變形所釋放的能量就越多。
根據這些現象，尋找微震失穩過程中應力軟化階段的跡象就演化為找出能量指數和累積視體積隨時間的變化發展規律，以代替微震動力學的應力與應變隨時間的發展。能量指數增加伴隨正的累積視體積率表示應變硬化過程；能量指數下降伴隨加速發展的視體積表示應變軟化，預示著巖體進入不穩定工作狀態。高精度微震監測系統可以監測上述巖體變形失穩的過程。
圖4a為在某地下金礦約1.5公里埋深記錄到的在一個震級為2.4的大微震事件發生前30小時的實測能量指數下降和累積視體積隨時間加速發展的過程。圖中陰影區的應變軟化期可以從空間上判斷出未來非穩定區的發展[8]。圖4b為巖石的應力應變關系，陰影區對應于圖4a中伴隨現場能量釋放而產生的非線性失穩。

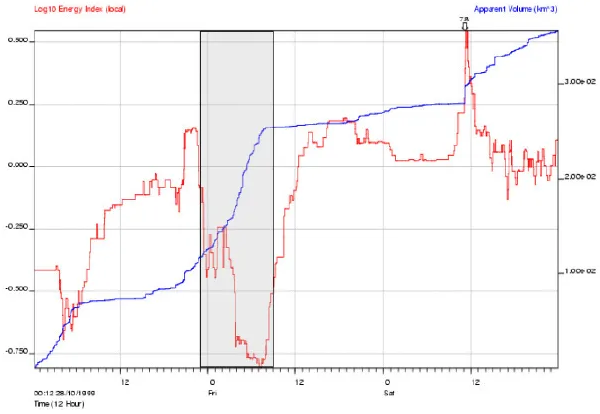

圖4a 實測i能量指數和累積視體積隨時間變化[8]。

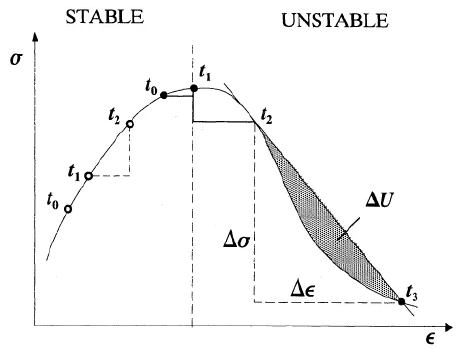

圖4b 應變軟化區與巖體失穩
6、微震監測技術在水利水電工程中的應用前景
微震監測技術在伴隨地下采礦工程發展起來的，因此對于水電工程，該技術可以直接引用到地下洞室、隧洞、廠房的巖體穩定和巖爆監測。由于篇幅所限，本文介紹該技術在邊坡穩定監測中的應用[5，6]。
200多米高的Navachab 邊坡應用實例中的微震監測系統包含四只拾震器呈三棱錐形布置、兩只位于半坡臺階的淺孔中、另兩只位于巖體中150m 深的鉆孔中（如圖5），拾震器間距約為120米。從2002年7月到12月間監測到的微震事件如圖6所示。

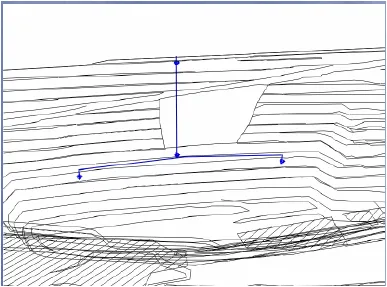

圖5，拾震器布置圖

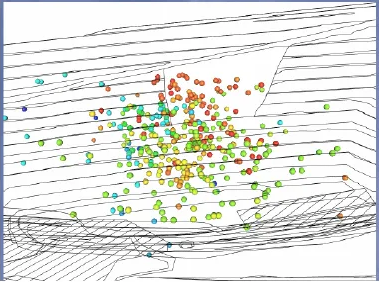

圖6、 微震監測事件分布圖
邊坡上同時進行傳統地表位移監測，結果與微震監測結果進行了歷時對比。圖7所示為疊加后的微震監測區域和表面觀測區域，陰影區為微震監測控制區域，圖中離散點為傳統外觀監測點，紅線包含區域為位移發生區域。圖8為兩種技術監測到的累計邊坡位移時程線，微震監測技術獲取的位移發生時間明顯先于外觀監測結果給出的時間，微震監測數據提前約45天預報了邊坡有產生大的變形或失穩的可能。

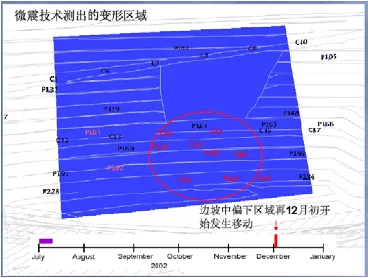

圖7、微震與地表位移監測系統。

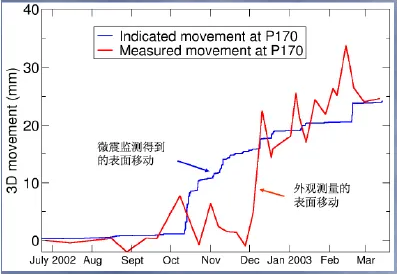

圖8、邊坡累計位移時程記錄。
此邊坡應用案例成功顯示了微震監測系統在巖體邊坡穩定監測和災害預警功能方面的突出優勢。
本文簡要介紹了最具代表性的IMS高精度微震監測技術及在邊坡穩定監測中的應用。盡管該技術是在采礦領域的工程應用中發展起來的，該技術近年來在石油開采、地?zé)衢_采、地下核廢料儲備設施、地下石油儲備和其它地下巖體工程的開挖中得到廣泛應用。我國大型水電建設項目的巖體開挖工程規模越來越大，面對的巖體穩定性問題也越來越復雜，因此，可以預計作為傳統巖體監測技術的補充和擴展，高精度微震監測技術對了解復雜應力條件下巖體變形和可能的失穩演變機理提供了一個有效工具，在水電工程中有著較為廣闊的應用前景。
由于工程條件和微震監測技術的復雜性，需要有專門的工程技術人員來運行系統。只有當技術人員完全掌握了應用技術，微震監測系統的優點才會充分顯示出來。
[1] Mendecki, A. J. (Ed.) (1997), Seismic Monitoring in Mines, 1st ed., Chapman & Hall.
[2] Mendecki, A. J. (1993), Real time quantitative seismology in mines: Keynote address, in Proceedings of the 3rd International Symposium on Rockbursts and Seismicity in Mines, Kingston,Ontario, Canada, edited by R. P. Young, pp. 287_295, Balkema, Rotterdam.
[3] van Aswegen, G., and A. G. Butler (1993), Applications of quantitative seismology in South African gold mines, in Proceedings of the 3rd International Symposium on Rockbursts and Seismicity in Mines, Kingston, Ontario, Canada, edited by R. P. Young, pp. 261_266, Balkema, Rotterdam.
[4] Mendecki, A. J. (2001), Data-driven understanding of seismic rock mass response to mining:Keynote Address, in Proceedings of the 5th International Symposium on Rockbursts and Seismicity in Mines, Johannesburg, South Africa, edited by G. van Aswegen etc. South African Institute of Mining and Metallurgy.
[5] Lynch, R.A..and Wuite, B. Smith, and A. Cichowicz (2005), Micro-seismic monitoring of open pit slopes, in Rockbursts and Seismicity in Mines, Perth.
[6] Lynch, R., and D. Malovichko (2006), Seismology and slope stability in open pit mines, in International Symposium on Stability of Rock Slopes.
[7] 唐禮忠，潘長良，楊承祥，郭然（2006），冬瓜山銅礦微震監測系統及其應用研究，《金屬礦山》，2006年第10期，總364期。
[8] Lynch, R., and A. Mendecki (2004), Gap601a: Experimental and theoretical investigations of fundamental processes in mining induced fracturing and rock instability close to excavations-research project for safety in mines research advisory council, Tech. rep., ISS International Limited.
